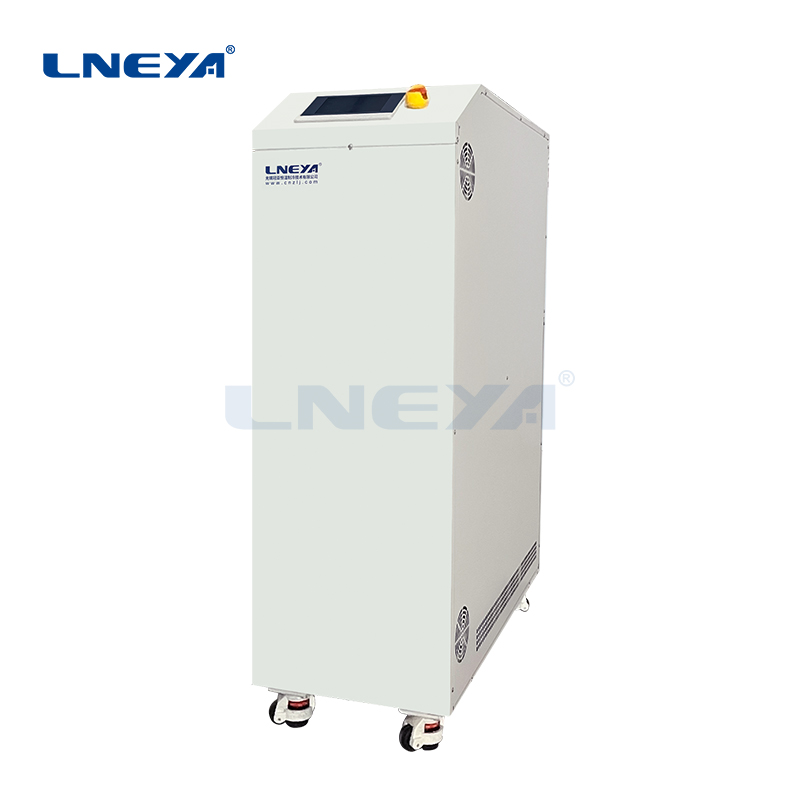

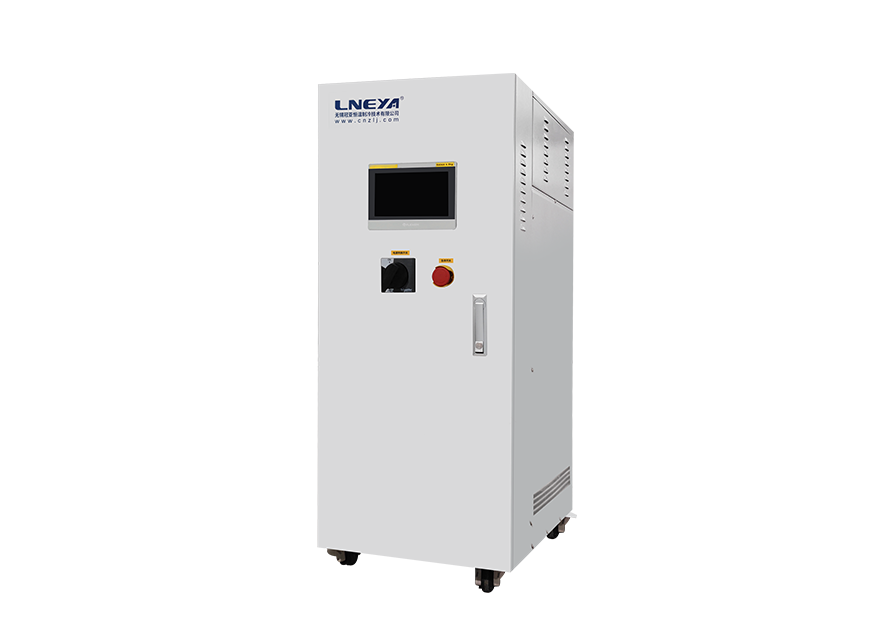

FLTZ变频系列
半导体温控装置Chiller 主要应用与半导体生产过程中及测试环节的温度精准控制,控温范围:-100℃~+90℃;控温精度:±0.05℃。公司在系统中应用多种算法(PID、前馈PID、无模型自建树算法),实现系统快速响应、较高的控制精度。
17851209193
全站搜索
半导体温控装置Chiller 主要应用与半导体生产过程中及测试环节的温度精准控制,控温范围:-100℃~+90℃;控温精度:±0.05℃。公司在系统中应用多种算法(PID、前馈PID、无模型自建树算法),实现系统快速响应、较高的控制精度。
chiller 的排吸气温度(压力)、冷凝温度、冷却水温度(压力)、进出液体(气体)温度(压力)、用电功率、各部件电流、电压、水箱液位等重要信息均通过传感器接入控制系统进行全面管理监控记录。
40℃以内加热方式采用压缩机热气加热。chiller 循环系统采用全密闭设计、循环泵采用磁力驱动泵。Chiller 100%氦检测,100%安规检测,确保系统安全可靠。chiller 100%经过24小时连续运行拷机。
冷凝器 微通道换热器(风冷)板式换热器(水冷);蒸发器:板式换热器;节流装置:电子膨胀阀;控制系统:PLC可编程控制器
通讯:RS485接口Modbus RTU协议,以太网接口 TCP/IP协议
操作界面:无锡冠亚定制7英寸彩色触摸屏,温度曲线显示\EXCEL 数据导出
循环系统:整个系统为全密闭系统,低温不吸收空气中水份,不挥发导热介质,低温自动补充导热介质进入循环系统。
外壳材质:冷轧板喷塑RAL7035;管路内部含:不锈钢SUS304、铜、陶瓷、碳化硅、硅酮密封胶、PTFE
型号 | FLTZ-002 | FLTZ-003 | FLTZ-004 | FLTZ-006 | FLTZ-008 | FLTZ-010 | FLTZ-015 |
FLTZ-002W | FLTZ-003W | FLTZ-004W | FLTZ-006W | FLTZ-008W | FLTZ-010W | FLTZ-015W | |
温度范围 | 5℃~90℃ | ||||||
控温精度 | ±0.05℃(出口温度稳态) | ||||||
制冷量at10℃ | 6kw | 8kw | 10kw | 15 kw | 20kw | 25kw | 40kw |
内循环液容积 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
膨胀罐容积 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
制冷剂 | R410A | ||||||
载冷剂 | 硅油、氟化液、乙二醇水溶液、DI等 (DI温度需要控制10℃以上) | ||||||
进出接口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG1 |
冷却水口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG1 | ZG1 | ZG1 | ZG1 1/8 |
冷却水流量at20℃ | 1.5m³/h | 2m³/h | 2.5m³/h | 4m³/h | 4.5m³/h | 5.6m³/h | 9m³/h |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 | ||||||
尺寸 | 950*380*1055 | 950*380*1055 | 950*380*1055 | 980*430*1400 | 980*430*1400 | 1080*600*1500 | 1080*600*1500 |
型号 | FLTZ-202 | FLTZ-203 | FLTZ-204 | FLTZ-206 | FLTZ-208 | FLTZ-210 | FLTZ-215 |
FLTZ-202W | FLTZ-203W | FLTZ-204W | FLTZ-206W | FLTZ-208W | FLTZ-210W | FLTZ-215W | |
温度范围 | -25℃~90℃ | ||||||
控温精度 | ±0.05℃(出口温度稳态) | ||||||
流量 | 10~25L/min | 15~45L/min | 25~75L/min | ||||
制冷量at-15℃ | 2kw | 3kw | 3.8kw | 6kw | 7.6kw | 10kw | 15kw |
内循环液容积 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
膨胀罐容积 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
制冷剂 | R404A | ||||||
载冷剂 | 硅油、氟化液、乙二醇水溶液等 | ||||||
进出接口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG1 |
冷却水接口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 1/8 |
冷却水流量at20℃ | 1.2m³/H | 1.6m³/H | 2.6m³/H | 3.6m³/H | 5.5m³/H | 7m³/H | 10.2m³/H |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 | ||||||
尺寸 | 950*380*1055 | 950*380*1055 | 950*380*1055 | 980*430*1400 | 980*430*1400 | 1080*600*1500 | 1080*600*1500 |
型号 | FLTZ-402 | FLTZ-403 | FLTZ-404 | FLTZ-406 | FLTZ-408 | FLTZ-410 | FLTZ-415 |
FLTZ-402W | FLTZ-403W | FLTZ-404W | FLTZ-406W | FLTZ-408W | FLTZ-410W | FLTZ-415W | |
温度范围 | -45℃~90℃ | ||||||
控温精度 | ±0.05℃(出口温度稳态) | ||||||
流量 | 10~25L/min 5bar max | 15~45L/min 6bar max | 25~75L/min 6bar max | ||||
制热 | 采用压缩机制热,防止冷凝器结霜技术 | ||||||
制冷量at-35℃ | 1kw | 1.4kw | 1.8kw | 2.5kw | 3.3kw | 5kw | 8kw |
内循环液容积 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
膨胀罐容积 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
制冷剂 | R404A | ||||||
载冷剂 | 硅油、氟化液、乙醇水溶液等 | ||||||
进出接口尺寸 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG3/4 |
冷却水接口 | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 | ZG1 1/8 |
冷却水流量at20℃ | 1.5m³/H | 2.4m³/H | 3.5m³/H | 5m³/H | 5.5m³/H | 6m³/H | 8m³/H |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 | ||||||
尺寸 | 950*380*1055 | 950*380*1055 | 950*380*1055 | 980*430*1400 | 980*430*1400 | 1080*500*1500 | 1080*500*1500 |
型号 | FLTZ-803W | FLTZ-805W | FLTZ-806W | FLTZ-808W | FLTZ-810W |
温度范围 | -80℃~+90℃ | ||||
控温精度 | ±0.05℃ (出口温度稳态) | ||||
流量控制 | 7~25L/min 5bar max | 12~45L/min 6bar max | |||
制冷量at-70℃ | 0.6KW | 1KW | 1.5KW | 2KW | 3KW |
加热功率 | 2KW | 2KW | 2KW | 3.5KW | 3.5KW |
内循环液容积 | 4L | 5L | 6L | 8L | 10L |
膨胀罐容积 | 10L | 10L | 15L | 15L | 20L |
导热介质 | 氟化液 | ||||
进出接口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 |
冷却水接口 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG1 |
冷却水at20℃ | 1.8m3/h | 2.5m3/h | 3m3/h | 5m3/h | 6m3/h |
断路器 | 25A | 25A | 32A | 40A | 50A |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 | ||||
尺寸 | 550*700*1750 | 650*850*1850 | 700*850*1850 | 700*850*1850 | 800*1200*1850 |
型号 | FLTZ-1002W | FLTZ-1004W |
温度范围 | -100℃~+90℃ | |
控温精度 | ±0.05℃(出口温度稳态) | |
流量控制 | 7~25L/min 6bar max | 12~45L/min 6ba max |
制冷量at-90℃ | 1.5KW | 3KW |
加热功率 | 3.5KW | 5.5KW |
内循环液容积 | 5L | 8L |
膨胀罐容积 | 10L | 15L |
导热介质 | 氟化液 | |
导热介质接口 | ZG3/4 | ZG3/4 |
冷却水接口 | ZG3/4 | ZG1 |
冷却水at20℃ | 50L/min 2bar~7bar | 100L/min 2bar~7bar |
断路器 | 32A | 63A |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 |
所有设备额定测试条件:⼲球温度:20℃;湿球温度:16℃。进⽔温度:20℃;出⽔温度:25℃。
型号 | FLTZ-002 | FLTZ-003 | FLTZ-004 | FLTZ-006 | FLTZ-008 | FLTZ-010 | FLTZ-015 |
FLTZ-002W | FLTZ-003W | FLTZ-004W | FLTZ-006W | FLTZ-008W | FLTZ-010W | FLTZ-015W | |
温度范围 | 5℃~90℃ | ||||||
控温精度 | ±0.05℃(出口温度稳态) | ||||||
制冷量at10℃ | 6kw | 8kw | 10kw | 15 kw | 20kw | 25kw | 40kw |
内循环液容积 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
膨胀罐容积 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
制冷剂 | R410A | ||||||
载冷剂 | 硅油、氟化液、乙二醇水溶液、DI等 (DI温度需要控制10℃以上) | ||||||
进出接口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG1 |
冷却水口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG1 | ZG1 | ZG1 | ZG1 1/8 |
冷却水流量at20℃ | 1.5m³/h | 2m³/h | 2.5m³/h | 4m³/h | 4.5m³/h | 5.6m³/h | 9m³/h |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 | ||||||
尺寸 | 950*380*1055 | 950*380*1055 | 950*380*1055 | 980*430*1400 | 980*430*1400 | 1080*600*1500 | 1080*600*1500 |
所有设备额定测试条件:⼲球温度:20℃;湿球温度:16℃。进⽔温度:20℃;出⽔温度:25℃。
型号 | FLTZ-202 | FLTZ-203 | FLTZ-204 | FLTZ-206 | FLTZ-208 | FLTZ-210 | FLTZ-215 |
FLTZ-202W | FLTZ-203W | FLTZ-204W | FLTZ-206W | FLTZ-208W | FLTZ-210W | FLTZ-215W | |
温度范围 | -25℃~90℃ | ||||||
控温精度 | ±0.05℃(出口温度稳态) | ||||||
流量 | 10~25L/min | 15~45L/min | 25~75L/min | ||||
制冷量at-15℃ | 2kw | 3kw | 3.8kw | 6kw | 7.6kw | 10kw | 15kw |
内循环液容积 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
膨胀罐容积 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
制冷剂 | R404A | ||||||
载冷剂 | 硅油、氟化液、乙二醇水溶液等 | ||||||
进出接口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG1 |
冷却水接口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 1/8 |
冷却水流量at20℃ | 1.2m³/H | 1.6m³/H | 2.6m³/H | 3.6m³/H | 5.5m³/H | 7m³/H | 10.2m³/H |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 | ||||||
尺寸 | 950*380*1055 | 950*380*1055 | 950*380*1055 | 980*430*1400 | 980*430*1400 | 1080*600*1500 | 1080*600*1500 |
所有设备额定测试条件:⼲球温度:20℃;湿球温度:16℃。进⽔温度:20℃;出⽔温度:25℃。
型号 | FLTZ-402 | FLTZ-403 | FLTZ-404 | FLTZ-406 | FLTZ-408 | FLTZ-410 | FLTZ-415 |
FLTZ-402W | FLTZ-403W | FLTZ-404W | FLTZ-406W | FLTZ-408W | FLTZ-410W | FLTZ-415W | |
温度范围 | -45℃~90℃ | ||||||
控温精度 | ±0.05℃(出口温度稳态) | ||||||
流量 | 10~25L/min 5bar max | 15~45L/min 6bar max | 25~75L/min 6bar max | ||||
制热 | 采用压缩机制热,防止冷凝器结霜技术 | ||||||
制冷量at-35℃ | 1kw | 1.4kw | 1.8kw | 2.5kw | 3.3kw | 5kw | 8kw |
内循环液容积 | 4L | 5L | 6L | 8L | 10L | 12L | 20L |
膨胀罐容积 | 10L | 10L | 15L | 15L | 20L | 25L | 35L |
制冷剂 | R404A | ||||||
载冷剂 | 硅油、氟化液、乙醇水溶液等 | ||||||
进出接口尺寸 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG3/4 |
冷却水接口 | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 | ZG1 1/8 |
冷却水流量at20℃ | 1.5m³/H | 2.4m³/H | 3.5m³/H | 5m³/H | 5.5m³/H | 6m³/H | 8m³/H |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 | ||||||
尺寸 | 950*380*1055 | 950*380*1055 | 950*380*1055 | 980*430*1400 | 980*430*1400 | 1080*500*1500 | 1080*500*1500 |
所有设备额定测试条件:⼲球温度:20℃;湿球温度:16℃。进⽔温度:20℃;出⽔温度:25℃。
型号 | FLTZ-803W | FLTZ-805W | FLTZ-806W | FLTZ-808W | FLTZ-810W |
温度范围 | -80℃~+90℃ | ||||
控温精度 | ±0.05℃ (出口温度稳态) | ||||
流量控制 | 7~25L/min 5bar max | 12~45L/min 6bar max | |||
制冷量at-70℃ | 0.6KW | 1KW | 1.5KW | 2KW | 3KW |
加热功率 | 2KW | 2KW | 2KW | 3.5KW | 3.5KW |
内循环液容积 | 4L | 5L | 6L | 8L | 10L |
膨胀罐容积 | 10L | 10L | 15L | 15L | 20L |
导热介质 | 氟化液 | ||||
进出接口 | ZG1/2 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 |
冷却水接口 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG1 |
冷却水at20℃ | 1.8m3/h | 2.5m3/h | 3m3/h | 5m3/h | 6m3/h |
断路器 | 25A | 25A | 32A | 40A | 50A |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 | ||||
尺寸 | 550*700*1750 | 650*850*1850 | 700*850*1850 | 700*850*1850 | 800*1200*1850 |
所有设备额定测试条件:⼲球温度:20℃;湿球温度:16℃。进⽔温度:20℃;出⽔温度:25℃。
型号 | FLTZ-1002W | FLTZ-1004W |
温度范围 | -100℃~+90℃ | |
控温精度 | ±0.05℃(出口温度稳态) | |
流量控制 | 7~25L/min 6bar max | 12~45L/min 6ba max |
制冷量at-90℃ | 1.5KW | 3KW |
加热功率 | 3.5KW | 5.5KW |
内循环液容积 | 5L | 8L |
膨胀罐容积 | 10L | 15L |
导热介质 | 氟化液 | |
导热介质接口 | ZG3/4 | ZG3/4 |
冷却水接口 | ZG3/4 | ZG1 |
冷却水at20℃ | 50L/min 2bar~7bar | 100L/min 2bar~7bar |
断路器 | 32A | 63A |
⼯艺过程温度控制 | 可根据⾃创⽆模型⾃建树算法和串级算法相结合来控制远程⽬标温度 |
所有设备额定测试条件:⼲球温度:20℃;湿球温度:16℃。进⽔温度:20℃;出⽔温度:25℃。
