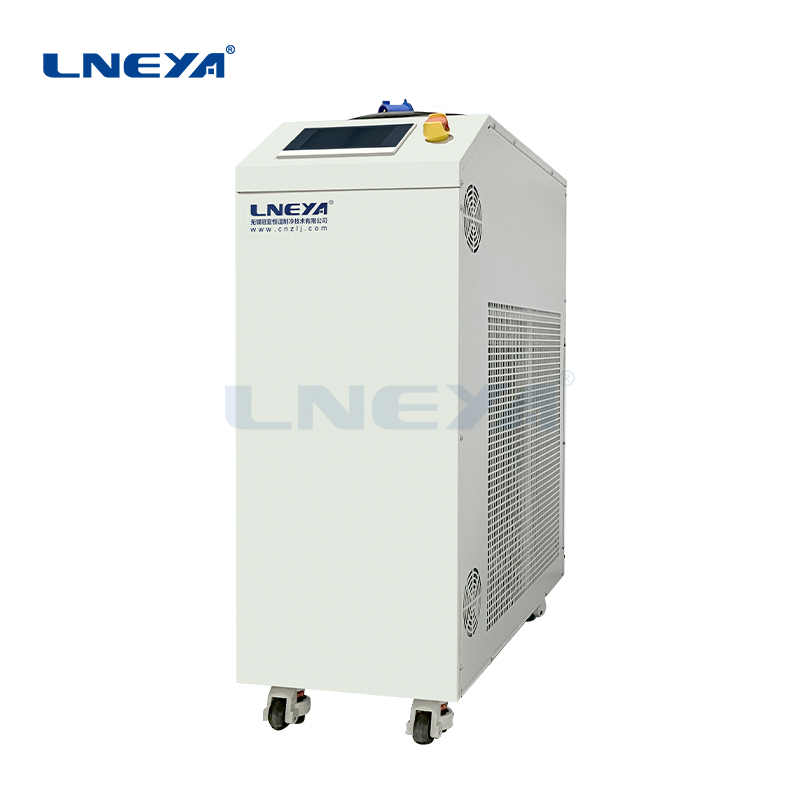

ZLTZ高效换热控温机组

2024/11/25 Chiller高精度制冷循环器 103

适合应⽤于微通道反应器、板式换热器、冷板、热沉板、管式反应器等换热⾯积⼩、制冷量⼤、温差⼩的控温需求场所；设备可⾃动回收导热介质；

ZLTZ控温机组与微通道反应器组合成⾼放热量控温运⽤，同流量⼯况下相对于导热油换热控温传热效率5倍以上，同时进出⼝温差⼩，温度场均匀性⾼，特别适合剧烈放热反应的应⽤；

ZLTZ控温机组与冷板、热沉板组合⾼吸热、⾼均匀性控温运⽤。

ZLTZ控温机组与ESC卡盘、真空卡盘等组合，实现-65℃~200℃温控范围，同时可以实现⼀台ZLTZ控温机组带多个ESC卡盘控制不同的温度。

ZLTZ -10℃~+25℃

型号		ZLTZ-3 ZLTZ-3W	ZLTZ-6 ZLTZ-6W	ZLTZ-10 ZLTZ-10W
温度范围		-10 ℃～+25℃	-10℃～+25℃	-10℃～+25℃
控温精度		±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100
制冷量50HZ	0℃	5kW	10kW	16kW
压缩机		变频压缩机
节流方式		电子膨胀阀
输入、显示		7寸彩色触摸屏\ PLC控制器
通信		Modbus RTU协议RS485接口、以太网TCP/IP协议
制冷剂		R134A
接口尺寸		G1/2	G1/2	G3/4
水冷型at20度		1500L/H	3000L/H	4500L/H
		G1/2	G3/4	G3/4
水冷冷凝器		水冷设备冷凝器采用板式换热器，需要冷水机供水或闭式冷却塔供水
风冷型冷凝器		微通道换热器	微通道换热器	微通道换热器
电源		380V 50HZ 可选择三相220V/460V
管路材质		铜、SUS304
外壳材质		冷轧板喷塑（REL7035）

型号		ZLTZ3-3 ZLTZ3-3W	ZLTZ3-6 ZLTZ3-6W	ZLTZ3-10 ZLTZ3-10W
温度范围		-30 ℃～+25℃	-30℃～+25℃	-30℃～+25℃
控温精度		±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100
制冷量50HZ	-20℃	3kW	6.5kW	11kW
压缩机		变频压缩机
节流方式		电子膨胀阀
输入、显示		7寸彩色触摸屏\ PLC控制器
制冷剂		R404A/R507C /R448
接口尺寸		G1/2	G1/2	G3/4
水冷型at20度		1500L/H	3000L/H	4500L/H
		G1/2	G3/4	G3/4
水冷冷凝器		水冷设备冷凝器采用板式换热器，需要冷水机供水或闭式冷却塔供水
风冷型冷凝器		微通道换热器	微通道换热器	微通道换热器
电源		380V 50HZ 可选择三相220V/460V
管路材质		铜、SUS304
外壳材质		冷轧板喷塑（REL7035）

型号		ZLTZ6-3 ZLTZ6-3W	ZLTZ6-6 ZLTZ6-6W	ZLTZ6-10 ZLTZ6-10W
温度范围		-65 ℃～-30℃	-65℃～-30℃	-65℃～-30℃
控温精度		±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100
制冷量50HZ	-50℃	2.6kW	5kW	8kW
压缩机		变频压缩机
节流方式		电子膨胀阀
输入、显示		7寸彩色触摸屏\ PLC控制器
通信		Modbus RTU协议RS485接口、以太网TCP/IP协议
制冷剂		R404A/R23
接口尺寸		G1/2	G1/2	G1/2
水冷型at20度		2000 L/H	4000 L/H	6000 L/H
		G1/2	G3/4	G3/4
水冷冷凝器		水冷设备冷凝器采用板式换热器，需要冷水机供水或闭式冷却塔供水
风冷型冷凝器		微通道换热器	微通道换热器	微通道换热器
电源		380V 50HZ 可选择三相220V/460V
管路材质		铜、SUS304
外壳材质		冷轧板喷塑（REL7035）

所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。

型号		ZLTZ-3 ZLTZ-3W	ZLTZ-6 ZLTZ-6W	ZLTZ-10 ZLTZ-10W
温度范围		-10 ℃～+25℃	-10℃～+25℃	-10℃～+25℃
控温精度		±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100
制冷量50HZ	0℃	5kW	10kW	16kW
压缩机		变频压缩机
节流方式		电子膨胀阀
输入、显示		7寸彩色触摸屏\ PLC控制器
通信		Modbus RTU协议RS485接口、以太网TCP/IP协议
制冷剂		R134A
接口尺寸		G1/2	G1/2	G3/4
水冷型at20度		1500L/H	3000L/H	4500L/H
		G1/2	G3/4	G3/4
水冷冷凝器		水冷设备冷凝器采用板式换热器，需要冷水机供水或闭式冷却塔供水
风冷型冷凝器		微通道换热器	微通道换热器	微通道换热器
电源		380V 50HZ 可选择三相220V/460V
管路材质		铜、SUS304
外壳材质		冷轧板喷塑（REL7035）

所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。

型号		ZLTZ3-3 ZLTZ3-3W	ZLTZ3-6 ZLTZ3-6W	ZLTZ3-10 ZLTZ3-10W
温度范围		-30 ℃～+25℃	-30℃～+25℃	-30℃～+25℃
控温精度		±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100
制冷量50HZ	-20℃	3kW	6.5kW	11kW
压缩机		变频压缩机
节流方式		电子膨胀阀
输入、显示		7寸彩色触摸屏\ PLC控制器
制冷剂		R404A/R507C /R448
接口尺寸		G1/2	G1/2	G3/4
水冷型at20度		1500L/H	3000L/H	4500L/H
		G1/2	G3/4	G3/4
水冷冷凝器		水冷设备冷凝器采用板式换热器，需要冷水机供水或闭式冷却塔供水
风冷型冷凝器		微通道换热器	微通道换热器	微通道换热器
电源		380V 50HZ 可选择三相220V/460V
管路材质		铜、SUS304
外壳材质		冷轧板喷塑（REL7035）

所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。

型号		ZLTZ6-3 ZLTZ6-3W	ZLTZ6-6 ZLTZ6-6W	ZLTZ6-10 ZLTZ6-10W
温度范围		-65 ℃～-30℃	-65℃～-30℃	-65℃～-30℃
控温精度		±0.3℃	±0.3℃	±0.3℃
温度反馈		Pt100	Pt100	Pt100
制冷量50HZ	-50℃	2.6kW	5kW	8kW
压缩机		变频压缩机
节流方式		电子膨胀阀
输入、显示		7寸彩色触摸屏\ PLC控制器
通信		Modbus RTU协议RS485接口、以太网TCP/IP协议
制冷剂		R404A/R23
接口尺寸		G1/2	G1/2	G1/2
水冷型at20度		2000 L/H	4000 L/H	6000 L/H
		G1/2	G3/4	G3/4
水冷冷凝器		水冷设备冷凝器采用板式换热器，需要冷水机供水或闭式冷却塔供水
风冷型冷凝器		微通道换热器	微通道换热器	微通道换热器
电源		380V 50HZ 可选择三相220V/460V
管路材质		铜、SUS304
外壳材质		冷轧板喷塑（REL7035）

所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
