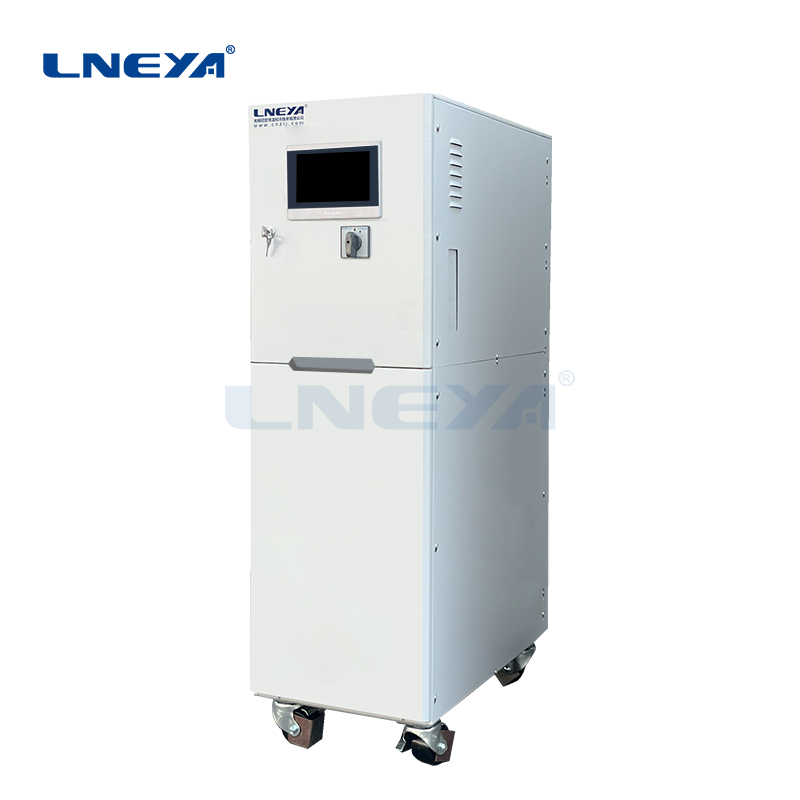

SUNDI系列 制冷加热控温系统
制冷加热动态控温系统
2476
冠亚恒温制冷加热动态控温系统控温精度高、温度控制智能，温度控制范围宽，从-150℃ ~ +350℃一应俱全，适合多数企业恒温控制需求。
冠亚恒温制冷加热动态控温系统控温精度高、温度控制智能，温度控制范围宽，从-150℃ ~ +350℃一应俱全，适合多数企业恒温控制需求。控温精度可达±0.3℃，制冷功率从0.5kW到1200kW均可提供相应产品。
典型应用：高压反应釜冷热源动态恒温控制；双层玻璃反应釜冷热源动态恒温控制；双层反应釜冷热源动态恒温控制；微通道反应器冷热源恒温控制；小型恒温控制系统、蒸馏系统控温；材料低温高温老化测试；组合化学冷源热源恒温控制；半导体设备冷却加热；真空室制冷加热恒温控制。
SUNDI-320/SUNDI-320W
| 型号 | SUNDI-320/SUNDI-320W | |
| 介质温度范围 | -30℃～+180℃ | |
| 控温精度 | 导热介质控温精度：±0.5℃，反应物料控温精度：±1℃ | |
| 加热功率 | 2kW | |
| 制冷量 | 0℃ | 1.5kW |
| -5℃ | 0.7kW | |
| -15℃ | 0.4kW | |
| 循环泵MAX | 10L/min 0.8BAR | |
SUNDI -10℃～+150℃
| 型号 | SUNDI-135 | SUNDI-155 | SUNDI-175 | SUNDI-1A10 | SUNDI-1A15 | ||||||||
| SUNDI-135W | SUNDI-155W | SUNDI-175W | SUNDI-1A10W | SUNDI-1A15W | |||||||||
| 介质温度范围 | -10℃～+150℃ | ||||||||||||
| 控温精度 | 导热介质控温精度：±0.5℃，反应物料控温精度：±1℃ | ||||||||||||
| 加热功率 | 3.5kW | 5.5kW | 7.5kW | 10kW | 15kW | ||||||||
| 制冷量 | 150℃ | 3.5kW | 5.5kW | 7.5kW | 10kW | 15kW | |||||||
| 20℃ | 3.5kW | 5.5kW | 7.5kW | 10kW | 15kW | ||||||||
| -5℃ | 2.1kW | 3.3kW | 4.2kW | 6kW | 9kW | ||||||||
| 循环泵MAX | 35L/min 1bar | 35L/min 1bar | 50L/min 1.2bar | 50L/min 1.2bar | 75L/min 1.2bar | ||||||||
SUNDI -25℃～+200℃
| 型号 SUNDI- | 235 | 255 | 275 | 2A10 | 2A15 | 2A25W | 2A38W | 2A60W | 2A95W | 2A130W | 2A200W | ||
| 235W | 255W | 275W | 2A10W | 2A15W | |||||||||
| 介质温度范围 | -25℃～+200℃（可扩展到-25℃～+300℃） | ||||||||||||
| 控温精度 | 导热介质控温精度：±0.5℃，反应物料控温精度：±1℃ | ||||||||||||
| 加热功率 | 3.5kW | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 95kW | 130kW | 200kW | ||
| 制冷量 | -5℃ | 3kW | 4.5kW | 6.3kW | 8kW | 11kW | 19kW | 30kW | 46kW | 70kW | 80kW | 125kW | |
| -15℃ | 1.8kW | 2.8kW | 3.8kW | 4.6kW | 7kW | 12kW | 16kW | 22kW | 32kW | 43kW | 65kW | ||
| 循环泵MAX L/min bar | 35L/min | 35L/min | 50L/min | 60L/min | 110L/min | 150L/min | 200L/min | 250L/min | 400L/min | 400L/min | 600L/min | ||
| 1.2bar | 1.2bar | 1.2bar | 1.2bar | 1.5bar | 1.5bar | 1.5bar | 2.5bar | 2.5bar | 2.5bar | 2.5bar | |||
SUNDI -45℃～+250℃
| 型号 SUNDI- | 525 | 535 | 555 | 575 | 5A10 | 5A15 | 4A25W | 4A38W | 4A60W | 4A95W | 4A130W | 4A200W | |
| 525W | 535W | 555W | 575W | 5A10W | 5A15W | ||||||||
| 介质温度范围 | -45℃～+250℃ | ||||||||||||
| 控温精度 | 导热介质控温精度：±0.5℃，反应物料控温精度：±1℃ | ||||||||||||
| 加热功率 | 2.5kW | 3.5kW | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 95kW | 130kW | 200kW | |
| 制冷量 | -20℃ | 0.85kW | 1.5kW | 2.3kW | 3.6kW | 5kW | 7.6kW | 11kW | 20kW | 29kW | 42kW | 54kW | 98kW |
| -35℃ | 0.25kW | 0.45kW | 0.9kW | 1.5kW | 2kW | 3.8kW | 4.7kW | 9kW | 12kW | 18kW | 24kW | 43kW | |
| 循环泵MAX L/min bar | 20L/min | 35L/min | 35L/min | 50L/min | 60L/min | 110L/min | 150L/min | 200L/min | 250L/min | 400L/min | 400L/min | 600L/min | |
| 1.2bar | 1.2bar | 1.2bar | 1.2bar | 1.5bar | 1.5bar | 1.5bar | 1.5bar | 2.5bar | 2.5bar | 2.5bar | 2.5bar | ||
SUNDI -60℃～+250℃
| 型号 SUNDI- | 625 | 635 | 655 | 675 | 6A10 | 6A15 | 6A25W | 6A38W | 6A60W | |
| 625W | 635W | 655W | 675W | 6A10W | 6A15W | |||||
| 介质温度范围 | -60℃～+250℃ | |||||||||
| 控温精度 | 导热介质控温精度：±0.5℃，反应物料控温精度：±1℃ | |||||||||
| 加热功率 | 2.5kW | 3.5kW | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | |
| 制冷量 | -40℃ | 0.95kW | 1.45kW | 2.3kW | 3.1kW | 4.8kW | 7.8kW | 18kW | 23kW | 31kW |
| -55℃ | 0.25kW | 0.5kW | 0.75kW | 0.9kW | 1.5kW | 2.8kW | 6kW | 8kW | 11kW | |
| 循环泵MAX L/min bar | 20L/min | 35L/min | 35L/min | 50L/min | 60L/min | 110L/min | 150L/min | 200L/min | 250L/min | |
| 1.2bar | 1.2bar | 1.2bar | 1.2bar | 1.5bar | 1.5bar | 1.5bar | 1.5bar | 2.5bar | ||
SUNDI -80℃～+250℃
| 型号 SUNDI- | 825W | 835W | 855W | 875W | 8A10W | 8A15W | 8A25W | 8A38W | 8A60W | 8A80W | |
| 介质温度范围 | -80℃～+250℃ | ||||||||||
| 控温精度 | 导热介质控温精度：±0.5℃，反应物料控温精度：±1℃ | ||||||||||
| 加热功率 | 3kW | 3.5kW | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 80kW | |
| 制冷量 | -60℃ | 1kW | 1.4kW | 1.6kW | 3kW | 3.5kW | 5.8kW | 10kW | 16kW | 23kW | 32kW |
| -75℃ | 0.3kW | 0.42kW | 0.7kW | 1.3kW | 1.5kW | 2.4kW | 5kW | 8kW | 11kW | 16kW | |
| 循环泵MAX L/min bar | 20L/min | 35L/min | 35L/min | 50L/min | 60L/min | 110L/min | 150L/min | 250L/min | 400L/min | 400L/min | |
| 1.2bar | 1.2bar | 1.2bar | 1.2bar | 1.5bar | 1.5bar | 1.5bar | 1.5bar | 2.5bar | 2.5bar | ||
SUNDI -90℃～+250℃
| 型号 SUNDI- | 955W | 975W | 9A10W | 9A15W | 9A25W | 9A38W | 9A60W | 9A80W | |
| 介质温度范围 | -90℃～+250℃ | ||||||||
| 控温精度 | 导热介质控温精度：±0.5℃，反应物料控温精度：±1℃ | ||||||||
| 加热功率 | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 80kW | |
| 制冷量 | -60℃ | 2.8kW | 3.2kW | 4.2kW | 6kW | 10kW | 16kW | 24kW | 32kW |
| -85℃ | 0.8kW | 1.2kW | 1.6kW | 2.1kW | 3.5kW | 6kW | 11kW | 15kW | |
| -85℃ | 0.5kW | 0.7kW | 0.85kW | 1.3kW | 1.9kW | 3.5kW | 6kW | 8kW | |
| 循环泵MAX L/min bar | 35L/min | 50L/min | 60L/min | 110L/min | 150L/min | 250L/min | 400L/min | 400L/min | |
| 1.2bar | 1.2bar | 1.5bar | 1.5bar | 1.5bar | 1.5bar | 2.5bar | 2.5bar | ||
SUNDI -100℃～+100℃
| 型号 SUNDI- | 1055W | 1075W | 10A10W | 10A15W | 10A25W | 10A35W | 10A60W | 10A80W | |
| 介质温度范围 | -100℃～+100℃ | ||||||||
| 控温精度 | 导热介质控温精度：±0.5℃，反应物料控温精度：±1℃ | ||||||||
| 加热功率 | 5.5kW | 7.5kW | 10kW | 15kW | 25kW | 38kW | 60kW | 80kW | |
| 制冷量 | -80℃ | 2.8kW | 3.4kW | 4.1kW | 5kW | 8kW | 13kW | 22kW | 30kW |
| -90℃ | 1.2kW | 1.6kW | 2kW | 3kW | 4.8kW | 7.5kW | 12kW | 16kW | |
| -95℃ | 0.7kW | 0.9kW | 1.2kW | 1.8kW | 2.9kW | 4.5kW | 7.2kW | 9.5kW | |
| 循环泵MAX L/min bar | 35L/min | 50L/min | 60L/min | 110L/min | 150L/min | 250L/min | 400L/min | 400L/min | |
| 1.2bar | 1.2bar | 1.5bar | 1.5bar | 1.5bar | 1.5bar | 2.5bar | 2.5bar | ||
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
SUNDI-320/SUNDI-320W
| 型号 | SUNDI-320 | |
| SUNDI-320W | ||
| 介质温度范围 | -30℃～180℃ | |
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | |
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | |
| 程序编辑 | 可编制20条程序，每条程序可编制40段步骤 | |
| 通信协议 | MODBUS RTU 协议 RS 485接口，以太网接口 | |
| 物料温度反馈 | PT100 | |
| 温度反馈 | 设备进口温度、设备出口温度、反应器物料温度（外接温度传感器）三点温度 | |
| 导热介质温控精度 | ±0.5℃ | |
| 反应物料温控精度 | ±1℃ | |
| 加热功率 | 2kW | |
| 制冷能力 | 180℃ | 1.5kW |
| 50℃ | 1.5kW | |
| 0℃ | 1.5kW | |
| -5℃ | 0.9kW | |
| -15℃ | 0.6kW | |
| -35℃ | ||
| 循环泵流量、压力 | max10L/min 0.8bar |
|
| 压缩机 | 泰康/思科普 | |
| 节流方式 | 电子膨胀阀 | |
| 蒸发器 | 板式换热器 | |
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | |
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | |
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |
| 制冷剂 | R-404A/R507C | |
| 接口尺寸 | ZG1/2 | |
| 外型尺寸 cm | 35*56*75 | |
| 标配重量kg | 55kg | |
| 电源 | AC 220V 50HZ 3.2kW（max) | |
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | |
| 选配 | 可选配以太网接口，配置电脑操作软件 | |
| 选配 | 选配外置触摸屏控制器，通信线距离10M | |
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | |
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | |
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
SUNDI -10℃～+150℃
| 型号 | SUNDI-135 SUNDI-135W |
SUNDI-155 SUNDI-155W |
SUNDI-175 SUNDI-175W |
SUNDI-1A10 SUNDI-1A10W |
SUNDI-1A15 SUNDI-1A15W |
|
| 介质温度范围 | -10℃～+150℃ | |||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | |||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | |||||
| 程序编辑 | 可编制20条程序，每条程序可编制40段步骤 | |||||
| 通信协议 | MODBUS RTU 协议 RS 485接口，以太网接口 | |||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | |||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | |||||
| 热泵介质温控精度 | ±0.5℃ | |||||
| 反应物料温控精度 | ±1℃ | |||||
| 加热功率 | 3.5 | 5.5 | 7.5 | 10 | 15 | |
| 制冷量 kW | 150℃ | 3.5 | 5.5 | 7.5 | 10 | 15 |
| 20℃ | 3.5 | 5.5 | 7.5 | 10 | 15 | |
| -5℃ | 2.1 | 3.3 | 4.2 | 6 | 9 | |
| 流量压力 max L/min bar |
35 | 35 | 50 | 50 | 75 | |
| 1 | 1 | 1.2 | 1.2 | 1.2 | ||
| 压缩机 | 海立/松下/艾默生谷轮/涡旋压缩机 | |||||
| 节流方式 | 电子膨胀阀 | |||||
| 蒸发器 | 板式换热器 | |||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | |||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | |||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||||
| 制冷剂 | R-404A/R507C | |||||
| 接口尺寸 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 | |
| 水冷型 W 温度 20度 |
1300L/H 1.5bar~4bar ZG1/2 |
1800L/H 1.5bar~4bar ZG3/4 |
1800L/H 1.5bar~4bar ZG3/4 |
2400L/H 1.5bar~4bar ZG3/4 |
3600L/H 1.5bar~4bar ZG1 |
|
| 外型尺寸cm | 45*70*160 | 45*70*160 | 55*70*175 | 55*70*175 | 70*85*185 | |
| 常规重量kg | 165 | 185 | 235 | 280 | 300 | |
| 电源 380V 50HZ | 6.7kW | 9.5kW | 12kW | 15.5kW | 23kW | |
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | |||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | |||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | |||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | |||||
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | |||||
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
SUNDI -25℃～+200℃
| 型号 SUNDI- | 225 225W |
235 235W |
255 255W |
275 275W |
2A10 2A10W |
2A15 2A15W |
2A25 2A25W |
2A38W | 2A60W | 2A95W | 2A130W | 2A200W | |
| 介质温度范围 | -25℃～+200℃(可以扩展到-25℃～+300℃） | ||||||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||||||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | ||||||||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | ||||||||||||
| 程序编辑 | 可编制20条程序，每条程序可编制40段步骤 | ||||||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口，以太网接口 | ||||||||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | ||||||||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | ||||||||||||
| 导热介质温控精度 | ±0.5℃ | ||||||||||||
| 反应物料温控精度 | ±1℃ | ||||||||||||
| 加热功率 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
| 制冷量 kW AT | 200℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 |
| 100℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
| 50℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
| 20℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
| -5℃ | 1.7 | 3 | 4.5 | 6.3 | 8 | 11 | 19 | 30 | 46 | 70 | 80 | 125 | |
| -15℃ | 1 | 1.8 | 2.8 | 3.8 | 4.6 | 7 | 12 | 16 | 22 | 32 | 43 | 65 | |
| 流量压力 max L/min bar |
20 | 35 | 35 | 50 | 60 | 110 | 150 | 200 | 250 | 400 | 400 | 600 | |
| 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| 压缩机 | 泰康/艾默生谷轮/卡莱尔压缩机 | ||||||||||||
| 节流方式 | 电子膨胀阀 | ||||||||||||
| 蒸发器 | 板式换热器 | ||||||||||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | ||||||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | ||||||||||||
| 制冷剂 | R-404A/R507C | ||||||||||||
| 接口尺寸 | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 | DN40 | DN50 | DN65 | DN65 | DN80 | |
| 水冷型 W 温度 20度 |
800L/H 1.5bar~4bar ZG1/2 |
1500L/H 1.5bar~4bar ZG1/2 |
1800L/H 1.5bar~4bar ZG3/4 |
3000L/H 1.5bar~4bar ZG3/4 |
4200L/H 1.5bar~4bar ZG3/4 |
5400L/H 1.5bar~4bar DN32 |
10m³/H 1.5bar~4bar DN40 |
10m³/H 1.5bar~4bar DN40 |
14m³/H 1.5bar~4bar DN50 |
19m³/H 1.5bar~4bar DN65 |
24m³/H 1.5bar~4bar DN65 |
36m³/H 1.5bar~4bar DN80 |
|
| 外型尺寸 cm | 40*70*130 | 45*70*160 | 45*70*160 | 55*70*175 | 65*85*185 | 70*85*185 | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 | 250*145*225 | 300*160*225 | |
| 重量kg | 115 | 165 | 185 | 230 | 280 | 300 | 550 | 750 | 1000 | 1250 | 1580 | 2150 | |
| 电源 380V 50HZ | AC220V 4.5kW | 6.7kW | 9.5kW | 15kW | 16kW | 27kW | 48kW | 55kW | 81kW | 126kW | 175kW | 260kW | |
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | ||||||||||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | ||||||||||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | ||||||||||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | ||||||||||||
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | ||||||||||||
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
SUNDI -45℃～+250℃
| 型号 SUNDI- | 525 525W |
535 535W |
555 555W |
575 575W |
5A10 5A10W |
5A15 5A15W |
4A25 4A25W |
4A38W | 4A60W | 4A95W | 4A130W | 4A200W | |
| 介质温度范围 | -45℃～+250℃ | ||||||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||||||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | ||||||||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | ||||||||||||
| 程序编辑 | 可编制20条程序，每条程序可编制40段步骤 | ||||||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口，以太网接口 | ||||||||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | ||||||||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | ||||||||||||
| 导热介质温控精度 | ±0.5℃ | ||||||||||||
| 反应物料温控精度 | ±1℃ | ||||||||||||
| 加热功率 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
| 制冷量 kW AT | 250℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 |
| 100℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
| 20℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
| 0℃ | 1.8 | 3 | 5 | 7 | 10 | 15 | 25 | 38 | 60 | 95 | 130 | 200 | |
| -20℃ | 0.85 | 1.5 | 2.3 | 3.6 | 5 | 7.6 | 11 | 20 | 29 | 42 | 54 | 98 | |
| -35℃ | 0.25 | 0.45 | 0.9 | 1.5 | 2 | 3.8 | 4.7 | 9 | 12 | 18 | 24 | 43 | |
| 泵流量压力 max L/min bar | 20 | 35 | 35 | 50 | 60 | 110 | 150 | 200 | 250 | 400 | 400 | 600 | |
| 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| 循环泵 | 磁力驱动泵 | ||||||||||||
| 压缩机 | 法国泰康、艾默生谷轮、卡莱尔 | ||||||||||||
| 节流方式 | 电子膨胀阀 | ||||||||||||
| 蒸发器 | 板式换热器 | ||||||||||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | ||||||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | ||||||||||||
| 制冷剂 | R-404A/R507C | ||||||||||||
| 接口尺寸 | ZG1/2 | ZG3/4 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | DN32 | DN50 | DN50 | DN65 | DN65 | DN65 | |
| 水冷型 W 温度 20度 |
900L/H 1.5bar~4bar ZG1/2 |
1400L/H 1.5bar~4bar ZG1/2 |
1800L/H 1.5bar~4bar ZG3/4 |
2400L/H 1.5bar~4bar ZG3/4 |
3600L/H 1.5bar~4bar ZG1 |
4800L/H 1.5bar~4bar ZG1 |
9m³/H 1.5bar~4bar DN40 |
10m³/H 1.5bar~4bar DN50 |
15m³/H 1.5bar~4bar DN50 |
20m³/H 1.5bar~4bar DN65 |
32m³/H 1.5bar~4bar DN80 |
46m³/H 1.5bar~4bar DN100 |
|
| 外型尺寸 cm | 45*70*160 | 45*70*160 | 55*70*175 | 55*70*175 | 65*85*185 | 70*85*185 | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 | 250*145*225 | 300*160*225 | |
| 重量kg | 160 | 180 | 195 | 260 | 320 | 390 | 620 | 820 | 1100 | 1350 | 1680 | 2250 | |
| 电源 380V 50hz | AC220V 4kW | 7kW | 9kW | 13kW | 16kW | 26kW | 42kW | 57kW | 82kW | 136kW | 183kW | 309kW | |
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | ||||||||||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | ||||||||||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | ||||||||||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | ||||||||||||
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | ||||||||||||
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
SUNDI -60℃～+250℃
| 型号 SUNDI- | 625 625W |
635 635W |
655 655W |
675 675W |
6A10 6A10W |
6A15W | 6A25W | 6A38W | 6A60W | |
| 介质温度范围 | -60℃～+250℃ | |||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | |||||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | |||||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | |||||||||
| 程序编辑 | 可编制20条程序，每条程序可编制40段步骤 | |||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口，以太网接口 | |||||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | |||||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | |||||||||
| 导热介质温控精度 | ±0.5℃ | |||||||||
| 反应物料温控精度 | ±1℃ | |||||||||
| 加热功率 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | |
| 制冷量 kW AT | 250℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 |
| 100℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | |
| 20℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | |
| -40℃ | 0.95 | 1.45 | 2.3 | 3.1 | 4.8 | 7.8 | 18 | 23 | 31 | |
| -55℃ | 0.25 | 0.5 | 0.75 | 0.9 | 1.5 | 2.8 | 6 | 8 | 11 | |
| 流量压力max L/min bar | 20 | 35 | 35 | 50 | 60 | 110 | 150 | 200 | 250 | |
| 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | ||
| 循环泵 | 磁力驱动泵 | |||||||||
| 压缩机 | 泰康/艾默生谷轮涡旋柔性压缩机/卡莱尔 | |||||||||
| 节流方式 | 电子膨胀阀 | |||||||||
| 蒸发器 | 板式换热器 | |||||||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | |||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | |||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | |||||||||
| 制冷剂 | R-404A/R23 | |||||||||
| 接口尺寸 | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 | DN40 | DN50 | |
| 水冷型 W 温度 20度 |
1100L/H 1.5bar~4bar ZG1/2 |
2000L/H 1.5bar~4bar ZG3/4 |
2300L/H 1.5bar~4bar ZG3/4 |
2600L/H 1.5bar~4bar ZG3/4 |
3300L/H 1.5bar~4bar ZG1 |
4000L/H 1.5bar~4bar ZG1 1/4 |
8.5m³/H 1.5bar~4bar DN40 |
14m³/H 1.5bar~4bar DN50 |
20m³/H 1.5bar~4bar DN65 |
|
| 外型尺寸 cm | 55*70*175 | 55*70*175 | 55*70*175 | 65*85*185 | 65*85*185 | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 | |
| 重量kg | 205 | 225 | 300 | 340 | 380 | 380 | 980 | 1350 | 1580 | |
| 电源 380V 50HZ | 5kW | 10kW | 12kW | 18kW | 22kW | 28kW | 56kW | 73kW | 110kW | |
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | |||||||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | |||||||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | |||||||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | |||||||||
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | |||||||||
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
SUNDI -80℃～+250℃
| 型号 SUNDI- | 825W | 835W | 855W | 875W | 8A10W | 8A15W | 8A25W | 8A38W | 8A60W | 8A80W | |
| 介质温度范围 | -80℃～+250℃ | ||||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | ||||||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | ||||||||||
| 程序编辑 | 可编制20条程序，每条程序可编制40段步骤 | ||||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口，以太网接口 | ||||||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | ||||||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | ||||||||||
| 导热介质温控精度 | ±0.5℃ | ||||||||||
| 反应物料温控精度 | ±1℃ | ||||||||||
| 加热功率 kW | 3 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 | |
| 制冷量 kW AT | 250℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 |
| 20℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 | |
| -60℃ | 1 | 1.4 | 1.6 | 3 | 3.5 | 5.8 | 10 | 16 | 23 | 32 | |
| -75℃ | 0.3 | 0.42 | 0.7 | 1.3 | 1.5 | 2.4 | 5 | 8 | 11 | 16 | |
| 流量压力max L/min bar |
20 | 35 | 35 | 50 | 60 | 110 | 150 | 250 | 400 | 400 | |
| 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 | ||
| 循环泵 | 磁力驱动泵 | ||||||||||
| 压缩机 | 艾默生谷轮涡旋柔性压缩机/卡莱尔 | ||||||||||
| 节流方式 | 电子膨胀阀 | ||||||||||
| 蒸发器 | 板式换热器 | ||||||||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | ||||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | ||||||||||
| 制冷剂 | R-404A/R508B | ||||||||||
| 接口尺寸 | ZG1/2 | ZG3/4 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 | DN40 | DN65 | DN65 | |
| 水冷型 W 温度 20度 |
1800L/H 1.5bar~4bar ZG3/4 |
2000L/H 1.5bar~4bar ZG3/4 |
2800L/H 1.5bar~4bar ZG3/4 |
3500L/H 1.5bar~4bar ZG1 |
4200L/H 1.5bar~4bar ZG1 |
5600L/H 1.5bar~4bar DN32 |
10m³/H 1.5bar~4bar DN40 |
18m³/H 1.5bar~4bar DN65 |
28m³/H 1.5bar~4bar DN80 |
30m³/H 1.5bar~4bar DN80 |
|
| 外形尺寸 cm | 55*70*175 | 55*70*175 | 65*85*185 | 70*85*185 | 70*85*185 | 80*120*185 | 150*100*185 | 200*145*205 | 245*170*225 | 300*160*225 | |
| 重量kg | 240 | 285 | 345 | 500 | 600 | 950 | 1300 | 1550 | 2200 | 2850 | |
| 电源 380V 50HZ | 9.5kW | 11kW | 17kW | 20kW | 26kW | 36kW | 59kW | 98kW | 135kW | 177kW | |
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | ||||||||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | ||||||||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | ||||||||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | ||||||||||
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | ||||||||||
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
SUNDI -90℃～+250℃
| 型号 SUNDI- | 955W | 975W | 9A10W | 9A15W | 9A25W | 9A38W | 9A60W | 9A80W | |
| 介质温度范围 | -90℃～+250℃ | ||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | ||||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | ||||||||
| 程序编辑 | 可编制20条程序，每条程序可编制40段步骤 | ||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口，以太网接口 | ||||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | ||||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | ||||||||
| 导热介质温控精度 | ±0.5℃ | ||||||||
| 反应物料温控精度 | ±1℃ | ||||||||
| 加热功率 kW | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 | |
| 制冷量 kW AT | 250℃ | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 |
| 0℃ | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 | |
| -60℃ | 2.8 | 3.2 | 4.2 | 6 | 10 | 16 | 24 | 32 | |
| -80℃ | 0.8 | 1.2 | 1.6 | 2.1 | 3.5 | 6 | 11 | 15 | |
| -85℃ | 0.5 | 0.7 | 0.85 | 1.3 | 1.9 | 3.5 | 6 | 8 | |
| 流量压力 max L/min bar |
35 | 50 | 60 | 110 | 150 | 250 | 400 | 400 | |
| 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 | ||
| 循环泵 | 磁力驱动泵 | ||||||||
| 压缩机 | 艾默生谷轮涡旋柔性压缩机/卡莱尔 | ||||||||
| 节流方式 | 电子膨胀阀 | ||||||||
| 蒸发器 | 板式换热器 | ||||||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | ||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | ||||||||
| 制冷剂 | R-404A/R508B | ||||||||
| 接口尺寸 | ZG3/4 | ZG1 | ZG1 | ZG1 | DN32 PN10 | DN40 PN10 | DN65 PN10 | DN65 PN10 | |
| 水冷型 W 温度 20度 |
3400L/H 1.5bar~4bar ZG1 |
4500L/H 1.5bar~4bar ZG1 |
5200L/H 1.5bar~4bar ZG1 1/4 |
8m³/H 1.5bar~4bar DN40 |
12m³/H 1.5bar~4bar DN50 |
20m³/H 1.5bar~4bar DN65 |
30m³/H 1.5bar~4bar DN80 |
40m³/H 1.5bar~4bar DN100 |
|
| 外形尺寸 cm | 80*120*185 | 80*120*185 | 80*120*185 | 150*100*185 | 200*145*205 | 200*145*205 | 250*160*225 | 300*160*225 | |
| 重量kg | 365 | 570 | 680 | 950 | 1400 | 1750 | 2400 | 3150 | |
| 电源 380V 50HZ | 16kW | 27kW | 30kW | 42kW | 59kW | 83kW | 130kW | 188kW | |
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | ||||||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | ||||||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | ||||||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | ||||||||
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | ||||||||
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
SUNDI -100℃～+100℃
| 型号 SUNDI- | 1055W | 1075W | 10A10W | 10A15W | 10A25W | 10A38W | 10A60W | 10A80W | |
| 介质温度范围 | -100℃～+100℃ | ||||||||
| 控制系统 | 前馈PID ,无模型自建树算法，PLC控制器 | ||||||||
| 温控模式选择 | 物料温度控制与设备出口温度控制模式 可自由选择 | ||||||||
| 温差控制 | 设备出口温度与反应物料温度的温差可控制、可设定 | ||||||||
| 程序编辑 | 可编制20条程序，每条程序可编制40段步骤 | ||||||||
| 通信协议 | MODBUS RTU 协议 RS 485接口，以太网接口 | ||||||||
| 外接入温度反馈 | PT100或4～20mA或通信给定（默认PT100) | ||||||||
| 温度反馈 | 设备导热介质 进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度 | ||||||||
| 导热介质温控精度 | ±0.5℃ | ||||||||
| 反应物料温控精度 | ±1℃ | ||||||||
| 加热功率 kW | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 | |
| 制冷量 kW AT | 100℃ | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 |
| 0℃ | 5.5 | 7.5 | 10 | 15 | 25 | 38 | 60 | 80 | |
| -80℃ | 2.8 | 3.4 | 4.1 | 5 | 8 | 13 | 22 | 30 | |
| -90℃ | 1.2 | 1.6 | 2 | 3 | 4.8 | 7.5 | 12 | 16 | |
| -95℃ | 0.7 | 0.9 | 1.2 | 1.8 | 2.9 | 4.5 | 7.2 | 9.5 | |
| 流量压力 max L/min bar |
35 | 50 | 60 | 110 | 150 | 250 | 400 | 400 | |
| 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 2.5 | 2.5 | ||
| 循环泵 | 磁力驱动泵 | ||||||||
| 压缩机 | 艾默生谷轮涡旋柔性压缩机/卡莱尔 | ||||||||
| 油分离器 | 艾默生 | ||||||||
| 节流方式 | 电子膨胀阀 | ||||||||
| 蒸发器 | 板式换热器 | ||||||||
| 操作面板 | 7英寸彩色触摸屏，温度曲线显示、记录 | ||||||||
| 安全防护 | 具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||||||||
| 密闭循环系统 | 整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。 | ||||||||
| 制冷剂 | R-404A/R23/R14 | ||||||||
| 接口尺寸 | ZG3/4 | ZG1 | ZG1 | DN32 | DN32 | DN40 | DN65 | DN65 | |
| 水冷型 W 温度 20度 |
5000L/H 1.5~4bar ZG1 1/4 |
7000L/H 1.5~4bar DN40 |
9000L/H 1.5~4bar DN40 |
12m³/H 1.5~4bar DN50 |
20m³/H 1.5~4bar DN65 |
25m³/H 1.5~4bar DN65 |
40m³/H 1.5~4bar DN80 |
50m³/H 1.5~4bar DN100 |
|
| 外型尺寸cm | 80*120*185 | 150*100*185 | 150*100*185 | 200*145*205 | 200*145*205 | 250*160*225 | 300*160*225 | 400*160*225 | |
| 重量kg | 565 | 705 | 890 | 1250 | 1600 | 2100 | 2950 | 3350 | |
| 电源 380V 50HZ | 26W | 28kW | 37kW | 49kW | 69kW | 82kW | 170kW | 200kW | |
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | ||||||||
| 选配 | 可选配以太网接口，配置电脑操作软件 | ||||||||
| 选配 | 选配外置触摸屏控制器，通信线距离10M | ||||||||
| 选配电源 | 100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相 | ||||||||
| 选配 | 加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃ | ||||||||
所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
上一篇: SUNDIZ变频系列
