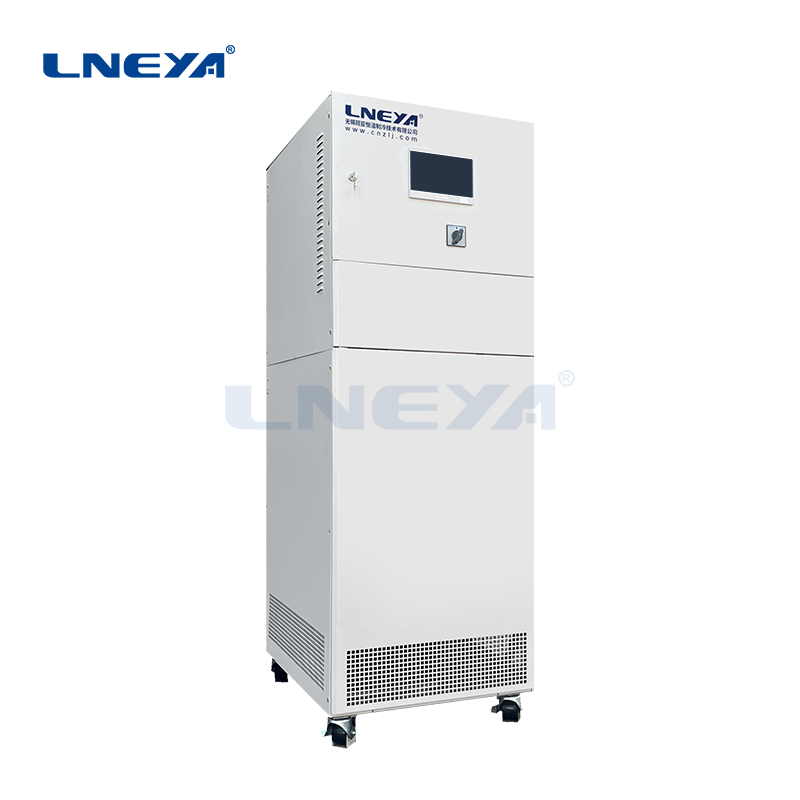

SUNDIZ变频系列

2024/11/25 制冷加热动态控温系统 441

本系列产品较SUNDI产品制冷系统、循环系统采⽤变频控制，相对与⽼款产品节能20%以上、噪⾳降低5分⻉以上、启动电流⼩。

通过提⾼频率，增加制冷功率，提升降温速率循环泵变频控制。

SUNDIZ -45℃～+250℃

型号		SUNDIZ4-3	SUNDIZ4-5	SUNDIZ4-10	SUNDIZ4-15W	SUNDIZ4-20W	SUNDIZ4-30W
		SUNDIZ4-3W	SUNDIZ4-5W	SUNDIZ4-10W
温度范围		-45℃～250℃	-45℃～250℃	-45℃～250℃	-45℃～250℃	-45℃～250℃	-45℃～250℃
加热功率		5.5kw	7.5kw	15kw	25kw	38KW	60KW
制冷量	250℃	5.5kw	7.5kw	15KW	25 KW	38kw	60kw
	20℃	5.5kw	7.5kw	15 KW	25KW	38kw	60kw
	-15℃	2.3kw	3.6Kw	7.5 KW	11KW	15kw	33kw
	-35℃	0.9kw	1.5kw	3.3 KW	5KW	6.5kw	10kw
介质温控精度		±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃
过程控温精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
泵流量压力max		50L/min	50L/min	100L/min	150L/min	250L/min	400L/min
		2bar	2bar	2bar	2.5bar	2.5bar	2.5bar
制冷剂		一级R-404A +二级 R508B
系统压力显示		制冷系统、循环系统压力采用压力传感器检测显示在触摸屏上
控制器		西门子S7-1200PLC，模糊PID控制算法，具备过程动态控制算法
温度控制		导热介质出口温度控制模式
		外接温度传感器：（PT100或4～20mA或通信给定）控制模式（过程动态控制算法）
可编程		可编制25条程序，每条程序可编制85段步骤
通信协议		以太网接口TCP/IP协议、RS485接口MODBUS协议
设备内部温度反馈		设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度（水冷设备有）
外接入温度反馈		PT100或4～20mA或通信给定
串级控制时		导热油出口温度与外接温度传感器的温度差可设定可控制
温差控制功能		设备进液口温度与出液口温度的温度差值可设定可控制（保护系统安全）
密闭循环系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
加热		指系统最大的加热输出功率（根据各型号）
		加热器有三重保护，独立温度限制器，确保加热系统安全
		采用调压器控制加热输出，降低过程控温中加热器输出电流
制冷能力		指在不同的温度具备带走热量的能力（理想状态下），实际工况需要考虑环境散热，请适当放大，并且做好保温措施。
外循环泵流量、压力		品牌磁力驱动变频泵
压缩机		艾默生、三菱等变频压缩机
变频器		ABB等知名品牌
蒸发器		316L板式换热器
制冷附件		丹佛斯/艾默生配件（干燥过滤器、油分离器、高低压保护器、膨胀阀）
操作面板		无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出
安全防护		具有自我诊断功能；相序断相保护器、冷冻机过载保护，过载继电器、热保护装置等多种安全保障功能。
制冷剂		R-404A / R507C 可选配R448
水冷冷凝器		标配板式换热器
外壳材质		冷轧板喷塑（标准颜色RaL7035）
接口尺寸		G3/4	G3/4	G1	DN32 PN10	DN40 PN10	DN50 PN10
电源		380V 50HZ / 460V 60HZ

SUNDIZ -80℃～+250℃

型号		SUNDIZ8-3W	SUNDIZ8-4W	SUNDIZ8-6W	SUNDIZ8-10W	SUNDIZ8-15W
温度范围		-80℃～250℃	-80℃～250℃	-80℃～250℃	-80℃～250℃	-80℃～250℃
加热功率		3.5kw	5.5kw	7.5kw	10kw	15kw
制冷量	250℃	3.5kw	5.5kw	7.5KW	15 KW	20kw
	20℃	3.5kw	5.5kw	7.5 KW	15KW	20kw
	-60℃	1.3kw	1.8Kw	3 KW	5.5KW	8kw
	-75℃	0.4kw	0.6kw	1 KW	1.8KW	2.7kw
介质温控精度		±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃
过程控温精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
泵流量压力max		35L/min	50L/min	100L/min	150L/min	250L/min
		2bar	2bar	2bar	2.5bar	2.5bar
制冷剂		一级R-404A +二级 R508B
系统压力显示		制冷系统、循环系统压力采用压力传感器检测显示在触摸屏上
控制器		西门子S7-1200PLC，模糊PID控制算法，具备过程动态控制算法
温度控制		导热介质出口温度控制模式
		外接温度传感器：（PT100或4～20mA或通信给定）控制模式（过程动态控制算法）
可编程		可编制25条程序，每条程序可编制85段步骤
通信协议		以太网接口TCP/IP协议、RS485接口MODBUS协议
设备内部温度反馈		设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度（水冷设备有）
外接入温度反馈		PT100或4～20mA或通信给定
串级控制时		导热油出口温度与外接温度传感器的温度差可设定可控制
温差控制功能		设备进液口温度与出液口温度的温度差值可设定可控制（保护系统安全）
密闭循环系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
加热		指系统最大的加热输出功率（根据各型号）
		加热器有三重保护，独立温度限制器，确保加热系统安全
		采用调压器控制加热输出，降低过程控温中加热器输出电流
制冷能力		指在不同的温度具备带走热量的能力（理想状态下），实际工况需要考虑环境散热，请适当放大，并且做好保温措施。
外循环泵流量、压力		品牌磁力驱动变频泵
压缩机		艾默生、三菱等变频压缩机
变频器		ABB等知名品牌
蒸发器		316L板式换热器
制冷附件		丹佛斯/艾默生配件（干燥过滤器、油分离器、高低压保护器、膨胀阀）
操作面板		无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出
安全防护		具有自我诊断功能；相序断相保护器、冷冻机过载保护，过载继电器、热保护装置等多种安全保障功能。
制冷剂		R-404A / R507C 可选配R448
水冷冷凝器		标配板式换热器
外壳材质		冷轧板喷塑（标准颜色RaL7035）
接口尺寸		G3/4	G3/4	G1	DN32 PN10	DN40 PN10
电源		380V 50HZ / 460V 60HZ

所有设备额定测试条件：⼲球温度：20℃；湿球温度：16℃。进⽔温度：20℃；出⽔温度：25℃。
