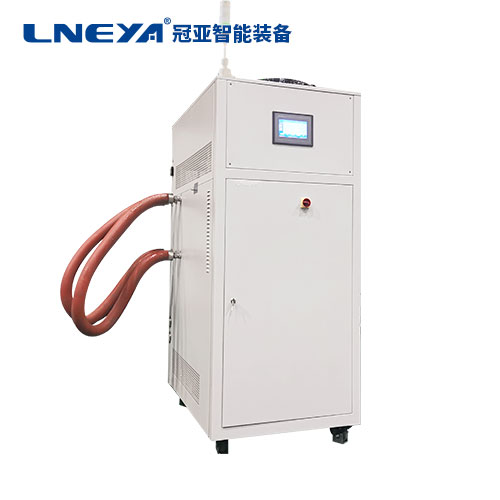

KRY -40℃~100℃ 一拖二温度/压力/流量均可独立控制

2021/01/28 制冷加热控温空流量系统—低温新能源汽车部件测试 1113

功能参数

电源功率(kW)：30~158
加热功率(kW)：7.5~38
流量输出(L/min)：1~40
流量控制精度：±0.2L/min
控温精度：±0.5℃
冷却方式：风冷/水冷

型号		KRY-475/2T KRY-475W/2T	KRY-4A15W/2T	KRY-4A25W/2T	KRY-4A38W/2T	KRY-4A60W/2T
温度范围		-40℃～+100℃
控温精度		±0.5℃	±0.5℃	±0.5℃	±0.5℃	±0.5℃
温度反馈		Pt100	Pt100	Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k	0.01k	0.01k
每组流量控制		1～20 L/min	1～20 L/min	1～20 L/min	1～40 L/min	1～40 L/min
每组流量控制精度		±0.2L	±0.2L	±0.2L	±0.2L	±0.2L
流体输出组数		2组	2组	2组	2组	2组
每组压力控制		0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar
关于流量压力说明		设备可以单独控制流量，也可单独控制压力。需要同时控制采用不同方案（需定制）
加热功率		7.5kW*2	10kW*2	15kW*2	25kW*2	38kW*2
制冷量	100℃	7.5kW*2	15kW*2	25kW*2	38kW*2	60kW*2
	20℃	7.5kW*2	15kW*2	25kW*2	38kW*2	60kW*2
	0℃	7.5kW*2	15kW*2	25kW*2	38kW*2	60kW*2
	-20℃	4.5kW*2	8.5kW*2	14kW*2	22kW*2	35kW*2
	-35℃	1.8kW*2	4kW*2	6.5kW*2	10kW*2	15kW*2
压缩机		艾默生谷轮涡旋柔性压缩机
节流方式		电子膨胀阀
油分离器		艾默生
干燥过滤器		丹佛斯
蒸发器		板式换热器
循环泵		磁力驱动泵
流量调节方式		采用变频器调节泵的转速
流量、压力		电磁流量计 4~20mA、压力传感器
输入、显示		7寸彩色触摸屏\ LNEYA PLC控制器
通信		Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/R507C/R125/N40 四种制冷剂均可使用
外输出接口尺寸		有2组进出液口，ZG3/4
水冷型at 20度		4000L/H ZG1	8000L/H DN32	12000L/H DN40	20000L/H DN50	30000L/H DN65
水冷冷凝器		特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器
电380V50HZ		28kW	45kW	70kW	108kW	158kW
尺寸cm		80120185	100150185	200145205	200145205	250145225
重量		660KG	850kg	1350kg	1800kg	2600kg
外壳材质		冷轧板喷塑（标准颜色7035）
选配		220V 60HZ三相 400V 50HZ三相 460V 60HZ三相
选配		温度扩展到-40℃～+135℃
选配		更高精度控制温度、流量、压力
选配		自动加注防冻液系统
选配		自动液体回收系统
选配		当温度低于常温条件下，制冷系统采用制冷PID调节制冷量，不采用加热对抗方式，达到节能目的
