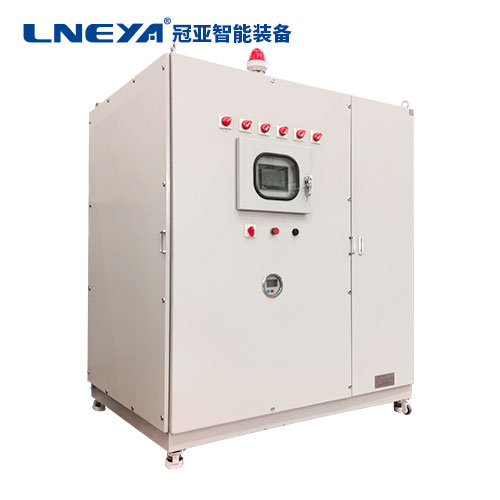

SUNDI -70℃~250℃

2021/01/28 产品制冷加热控温系统制冷加热系统 1230

功能参数

电源功率(kW)：5.2~28
加热功率(kW)：2.5~15
流量(L/min)：20~110
压力(bar)：2~2.5
导热介质控温精度：±0.5℃
反应物料控温精度：±1℃

冷却方式：风冷/水冷

直接咨询客服询价

产品介绍产品参数产品视频

控温系统结构设计原理和功能优势

高温时没有导热介质蒸发出来，而且不需要加压的情况下就可以实现 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃连续控温；
采用全密闭管道式设计，降低导热液需求量的同时，提高系统的热量利用率，达到快速升降温度。膨胀容器中的导热介质不参与循环，可以降低导热介质在运行中吸收水分和挥发的风险；

型号		SUNDI-725W	SUNDI-735 SUNDI-735W	SUNDI-755 SUNDI-755W	SUNDI-775 SUNDI-775W	SUNDI-7A10W	SUNDI-7A15W
介质温度范围		-70℃～+250℃
控制系统		前馈PID ,无模型自建树算法，PLC控制器
温控模式选择		物料温度控制与设备出口温度控制模式可自由选择
温差控制		设备出口温度与反应物料温度的温差可控制、可设定
程序编辑		可编制20条程序，每条程序可编制40段步骤
通信协议		MODBUS RTU 协议 RS 485接口，以太网接口
外接入温度反馈		PT100或4～20mA或通信给定（默认PT100)
温度反馈		设备导热介质进口温度、出口温度、反应器物料温度（外接温度传感器）三点温度
导热介质温控精度		±0.5℃
反应物料温控精度		±1℃
加热功率 kW		2.5	3.5	5.5	7.5	10	15
制冷量 kW AT	250℃	2.5	3.5	5.5	7.5	10	15
	100℃	2.5	3.5	5.5	7.5	10	15
	20℃	2.5	3.5	5.5	7.5	10	15
	-60℃	0.4	0.55	0.75	0.9	1.2	2.8
流量压力max L/min bar		20	35	35	50	60	110
		1.2	1.2	1.2	1.2	1.5	1.5
循环泵		磁力驱动泵
压缩机		法国泰康/艾默生谷轮涡旋柔性压缩机
节流方式		电子膨胀阀
蒸发器		板式换热器
操作面板		7英寸彩色触摸屏，温度曲线显示、记录
安全防护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。
密闭循环系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R-404A/R23
接口尺寸		ZG1/2	ZG3/4	ZG3/4	ZG1	ZG1	ZG1
水冷型 W 温度 20度		900L/H 1.5bar~4bar ZG1/2	1600L/H 1.5bar~4bar ZG3/4	1800L/H 1.5bar~4bar ZG3/4	2300L/H 1.5bar~4bar ZG3/4	3500L/H 1.5bar~4bar ZG1	4500L/H 1.5bar~4bar ZG1 1/4
水冷尺寸 cm		5570175	5570175	6585185	6585185	7085185	80120185
重量kg		190	275	320	370	370	420
电源 380V 50HZ		5.8kW	8kW	11kW	14kW	19kW	28kW
外壳材质		冷轧板喷塑（标准颜色7035）
选配		可选配以太网接口，配置电脑操作软件
选配		选配外置触摸屏控制器，通信线距离10M
选配电源		100V 50HZ单相，110V 60HZ 单相，230V 60HZ 单相， 220V 60HZ 三相，440V～460V 60HZ 三相
选配		加热功率25kW以内sundi系列可选配介质控温精度士0.1℃，物料控温精度±0.1℃
