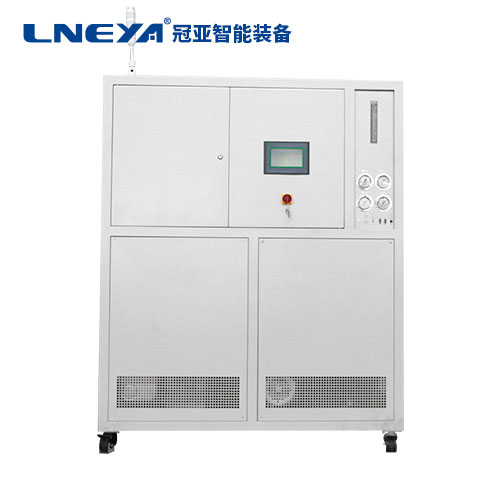

KRY -20℃~100℃ 温度6组一致，压力/流量独立控制

2021/01/28 产品制冷加热控温空流量系统—低温新能源汽车部件测试 1069

功能参数

电源功率(kW)：36~75
加热功率(kW)：15~38
流量输出(L/min)：1~40
流量控制精度：±0.2L/min
控温精度：±0.5℃
冷却方式：水冷

型号		KRY-2A25W/6S	KRY-2A38W/6S	KRY-2A60W/6S
温度范围		-20℃～+100℃
控温精度		±0.5℃	±0.5℃	±0.5℃
温度反馈		Pt100	Pt100	Pt100
温度显示		0.01k	0.01k	0.01k
每组流量控制		1～20 L/min	1～20 L/min	1～40 L/min
每组流量控制精度		±0.2L	±0.2L	±0.2L
流体输出组数		6组	6组	6组
每组压力控制		0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar
关于流量说明		当温度控制低于-30度时，流量控制为最大值的80%以内
关于流量压力说明		设备可以单独控制流量，也可单独控制压力。需要同时控制采用不同方案（需定制）
加热功率		15kW	25kW	38kW
制冷量	100℃	25kW	38kW	60kW
	20℃	25kW	38kW	60kW
	0℃	25kW	38kW	60kW
	-20℃	10kW	15kW	24kW
压缩机		艾默生谷轮涡旋柔性压缩机
节流方式		电子膨胀阀
油分离器		艾默生/冠亚
干燥过滤器		丹佛斯
蒸发器		板式换热器
循环泵		磁力驱动泵
流量调节方式		采用变频器调节泵的转速
流量、压力		电磁流量计 4~20mA、压力传感器
输入、显示		7寸彩色触摸屏\ LNEYA PLC控制器
通信		Modbus RTU协议RS485接口，选配 CAN通信总线、以太网接口TCP/IP协议
安全保护		具有自我诊断功能；冷冻机过载保护；高压压力开关，过载继电器、热保护装置、低液位保护、高温保护、传感器故障保护等多种安全保障功能
是否为全密闭系统		整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动补充导热介质。
制冷剂		R404A/R507C/R125/N40 四种制冷剂均可使用
外输出接口尺寸		有六组进出液口，ZG3/4
水冷型at 20度		8000L/H DN40	12000L/H DN50	20000L/H DN50
水冷冷凝器		沈氏套管式换热器
风冷型冷凝器		可选配风冷设备，上出风形式，设备尺寸也会适量加大
电380V50HZ		36kW	51kW	75kW
尺寸cm		200145205	200145205	200145205
重量		900kg	1100kg	1750kg
外壳材质		冷轧板喷塑（标准颜色7035）
选配		220V 60HZ三相 400V 50HZ三相 460V 60HZ三相
选配		温度扩展到-40℃～+135℃
选配		更高精度控制温度、流量、压力
选配		自动加注防冻液系统
选配		自动液体回收系统
选配		当温度低于常温条件下，制冷系统采用制冷PID调节制冷量，不采用加热对抗方式，达到节能目的
